１,工程概略

本工程為某大廈網絡布線工程橋架裝置，本大樓共10層，為住宅區改造。

此次橋架裝置分為水平裝置和筆直裝置，水平裝置為A套房門口沿走廊途徑B、C、D、E套房大門至F套房門口，呈U字型結構，選用100*50鍍鋅橋架，吊裝，吊裝高度依據主梁高度承認；筆直裝置選用300*100鍍鋅橋架，沿墻裝置。

2 編制依據

3 施工預備和安置

3.1 施工預備

3.1.1 技能預備

（1）規劃施工圖紙和電纜橋架加工大樣圖完全。

（2）各種電纜橋架技能文件完全。

（3）土建預留的孔洞其方位，巨細應契合規劃和施工標準要求。

3.1.2 資料預備

(1)電纜橋架及其附件：應選用通過鍍鋅，其類型、標準應契合要求。電纜橋架表里應潤滑平坦，無棱刺，不該有歪曲，翹邊等變形現象。

（2）金屬膨脹螺栓：應依據容許拉力和剪力進行挑選。

（3）鍍鋅資料：選用圓鋼、扁鋼、螺栓、螺母、螺絲、墊圈、繃簧墊等金屬資料做電工工件時，都應通過鍍鋅處理。

（4）輔佐資料：鉆頭、電焊條、氧氣、乙炔氣、焊劑、橡膠絕緣帶、塑料絕緣帶、黑膠布等。

3.1.3 首要機具預備

（1）鉛筆、卷尺、線墜、粗線袋、錫鍋、噴燈。

（2）電工東西、手電鉆、沖擊鉆、兆歐表、萬用表、東西袋、東西箱、腳手架等。

3.1.4 作業環境預備

（1）合作土建的結構施工，預留孔洞、預埋鐵和預埋吊桿、吊架等悉數完結。

（2）頂棚和墻面的第一邊噴漿悉數完結后，方可進行電纜橋架敷設。

（3）修建豎井內土建濕作業悉數完結。

（4）地上電纜橋架應及時合作土建施工。

3.1.5 施工預備

（1）現場加工須設置專用工作臺，加維護圍欄。

（2）作業班組應分工清晰，，進步“專業化”施工水平。

（3）施工技能資料要和施工進度同步。

4 操作工藝

4.1 工藝流程：預留孔洞 預埋吊桿吊架 彈線定位 金屬膨脹螺栓固定，吊桿、吊架裝置，橋架裝置。

4.2 彈線定位：依據規劃圖承認出進戶線、盒、箱、柜等電氣用具的裝置方位，從始端至終端（先干線后支線）找好水平或筆直線，用粉線袋沿墻面、頂棚和地上等處，在線路的中心線進行彈線，依照規劃圖要求及施工查驗標準規則，分勻檔距并用筆標出具體方位。

4.3 預留孔洞：依據規劃圖標示的軸線部位，將預制加工好的木質或鐵制結構，固定在標出的方位上，并進行調直找正，待現澆混凝土凝結模板撤除后，拆下結構，并抹平孔洞口（收好孔洞口）。

4.4 支架與吊架裝置要求及支架選樣：

4.4.1 支架與吊架裝置要求：

4.4.1.1 支架與吊架應裝置結實，確保橫平豎直，在有斜度的修建物上裝置支架與吊架應與修建物有相同斜度。

4.4.1.2 禁止用電氣焊切開鋼結構或輕鋼龍骨任何部位，焊接后均應做防腐處理。

4.4.1.3 固定支點間隔一般不該大于l.5～2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩頭及丁字接頭的三端500mm以內應設置固定支撐點。

4.4.1.4 輕鋼龍骨上敷設電纜橋架應各自有獨自卡具吊裝或支撐體系；支撐應固定在主龍骨上，不答應固定在輔佐龍骨上。

4.4.2 支架選樣

水平選用100*50鍍鋅橋架，吊裝； 筆直選用200*100鍍鋅橋架，沿墻裝置

4.5 金屬膨脹螺栓裝置

4.5.1 金屬膨脹螺栓裝置要求

4.5.1.1 適用于混凝土構件及實心磚墻上，不適用于空心磚墻。

4.5.1.2 鉆孔直徑的差錯不得超越+0.5～-0.3mm；深度差錯不得超越+3mm；鉆孔后應將孔內殘存的碎屑鏟除潔凈。

4.5.1.3 螺栓固定后，其頭部偏斜值不該大于2mm。

4.5.1.4 螺栓及套管的應契合產品的質量要求。

4.5.2 金屬膨脹螺栓裝置辦法

4.5.2.1 首要沿著墻面或頂板依據規劃圖進行彈線定位，標出固定點的方位。

4.5.2.2 依據支架式吊架接受的荷重，挑選相應的金屬膨脹螺栓及鉆頭，所選鉆頭長度應大于套管長度。

4.5.2.3 打孔的深度應以將套管悉數埋入墻內后，外表平齊為宜。

4.5.2.4 應先鏟除潔凈打好的孔洞內的碎屑，然后再用木錘或墊上木塊后，用鐵錘將膨脹螺栓敲進洞內，應確保套管與修建物外表平齊，螺栓端都顯露，敲擊時不得損害螺栓的絲扣。

4.5.2.5 埋好螺栓后，可用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上。

4.6 電纜橋架裝置：

4.6.1 電纜橋架裝置要求：

4.6.1.1 電纜橋架應平坦，無歪曲變形內壁無毛刺，各種附件完全。

4.6.1.2 電纜橋架的接口應平坦，接縫處應緊密平直。槽蓋裝上后應平坦，無翹角，出線口的方位精確。

4.6.1.3 在吊頂內敷設時，假如吊頂無法上人時應留有檢修孔。

4.6.1.4 不答應將穿過墻面的電纜橋架與墻上的孔洞一同抹死。

4.6.1.5 電纜橋架的一切非導電部分的鐵件均應相互銜接和跨接，使之成為一接連導體，并做好全體接地。

4.6.1.6 當電纜橋架的底板對地間隔低于2.4m時，電纜橋架自身和電纜橋架蓋板均有必要加裝維護地線，2.4m以上的電纜橋架蓋板可不加維護地線。

4.6.1.7 電纜橋架通過修建物的變形縫（伸縮縫、沉降縫）時，電纜橋架自身應斷開，槽內用內銜接板搭接，不需固定。維護地線和槽內導線均應留有補償余量。

4.6.1.8 敷設在豎井、吊頂、通道、夾層及設備層等處的電纜橋架橋架穿越防火區的孔洞要用進行封堵。

4.6.2 電纜橋架敷設裝置

4.6.2.1 電纜橋架直線段銜接應選用銜接板，用爪型墊圈、繃簧墊圈、螺母緊固，接茬處應縫隙緊密平齊。

4.6.2.2 電纜橋架進行穿插、轉彎、丁字銜接時，應選用單通，二通，三通，四通或平面二通、平面三通等進行變通銜接。

4.6.2.3 電纜橋架與盒、箱、柜等接茬時，進線和出線口等處應選用抱腳銜接，并用螺絲緊固，結尾應加裝封堵。

4.6.2.4 修建物的外表如有斜度時，電纜橋架應隨其改變斜度。待電纜橋架悉數敷設結束后，應在配線之前進行調整查看。承認合格后，再進行槽內配線。

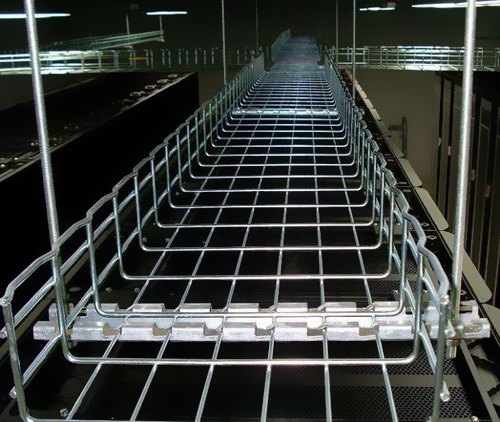

4.7 吊裝電纜橋架：

4.7.1 電纜橋架直線段拼裝時，應先做干線，再做分支線，將支架與電纜橋架固定在一同，按此辦法，將電纜橋架逐段拼裝成形。

4.7.2 電纜橋架與電纜橋架選用外銜接頭，配上平墊和繃簧墊用螺母緊固。

4.7.3 轉彎部位應選用立上彎頭和立下彎頭，裝置視點要適合。

4.8 電纜橋架內維護地線裝置：

4.8.１ 電纜橋架的寬度在100mm以內（含100mm），兩段電纜橋架用銜接板銜接處（即銜接板做地線時），每端螺絲固定點不少于4個；寬度在200mm以上（含200mm）兩頭電纜橋架用銜接板銜接的每端螺絲固定點不少于6個。



5 一般項目：

5.1 電纜橋架敷設：

電纜橋架應緊貼修建物外表，固定牢靠，橫平豎直，安置合理，蓋板無翹角，接口緊密規整，角落、轉角、丁字銜接、轉彎銜接正確嚴實，電纜橋架表里無污染。

查驗辦法：調查查看。

5. 2 支架與吊架裝置：

可用金屬膨脹螺栓固定或焊接支架與吊架，支架與吊架應安置合理、固定結實、平坦。

查驗辦法：調查查看。

5. 3 纜線路維護：

纜線路穿過梁、墻、樓板等處時，電纜橋架不該被抹死在修建物上；跨過修建物變形縫處的電纜橋架底板應斷開，纜線和維護地線均應留有補償余量；電纜橋架與電氣用具銜接緊密。

查驗辦法：調查查看。

5.4 答應誤差項目：

電纜橋架水平或筆直敷設直線部分的平直程度和筆直度答應誤差不該超越5mm。

查驗辦法：吊線、拉線、尺量查看。

6 制品維護

6.1 裝置電纜橋架及槽內配線時，應留意堅持墻面的清潔。

6.2 接、焊、包完結后，電纜橋架蓋板應完全平實，不遺失，纜線不答應裸露在電纜橋架之外，并避免損壞和污染電纜橋架。

6.3 纜線完結后，不得再進行噴漿和刷油。以避免纜線和電氣用具遭到污染。

6.4 運用腳手架時，留意不要碰壞修建物的墻面及門窗等。

7 安全消防辦法

7.1 一切施工人員進入施工現場，有必要戴安全帽，穿絕緣鞋。2米以上高空作業時，有必要系好安全帶。腳手架上作業時，探頭板兩頭有必要固定結實。梯子上作業應有專人關照并有牢靠的防滑辦法。

7.2 現場施工禁止吸煙，各種油料、漆料要按規則當?shù)囟逊e，設專人關照。

7.3 帶電作業，需兩人以上進行，避免觸電，并備齊安全用具。

7.4 參與調試工作人員一直要兩人以上進行，佩帶好各類防護用具，確保安全。調試中出現問題，要先堵截電源，再查看設備狀況。

7.5 送電有必要兩人以上進行，承認所要通電的開關后，專人操作，一人監護，遵從統一指揮。

7.6 在送電和調試工作中，禁止非調試人員在次施工，調試好的設備，無關人員不得隨意亂動。

7.7 運用機械鉆孔時，禁止帶手套操作或手持工件進行操作。對三級電源配電箱和手持式電動東西，應常常進行絕緣查看。

7.8 運用明火應處理明火手續和用火證明，在用火現場應留意周圍環境，遠離易燃物，并配齊必要的救活器件，用火結束應整理現場，消除隱患。

7.9 寄存、運用電氣焊、氧氣及乙炔時，應按規則會集辦理，而且有必要裝備救活器件。運用電焊時，把線、地線應雙線到位，不得用金屬構件做地線，并按規則操作。

7.10 設備通電調試前，室內要設置相應的消防器件。

8 環保與文明施工

8.1 施工人員在工地期間禁絕喝酒.

8.2 施工現場要做到活完場清。

8.3 電纜橋架要堆積到安全當?shù)兀灰兹嗄笈c磕碰。

8.4 運用機具堅持機況杰出，機容整齊。
